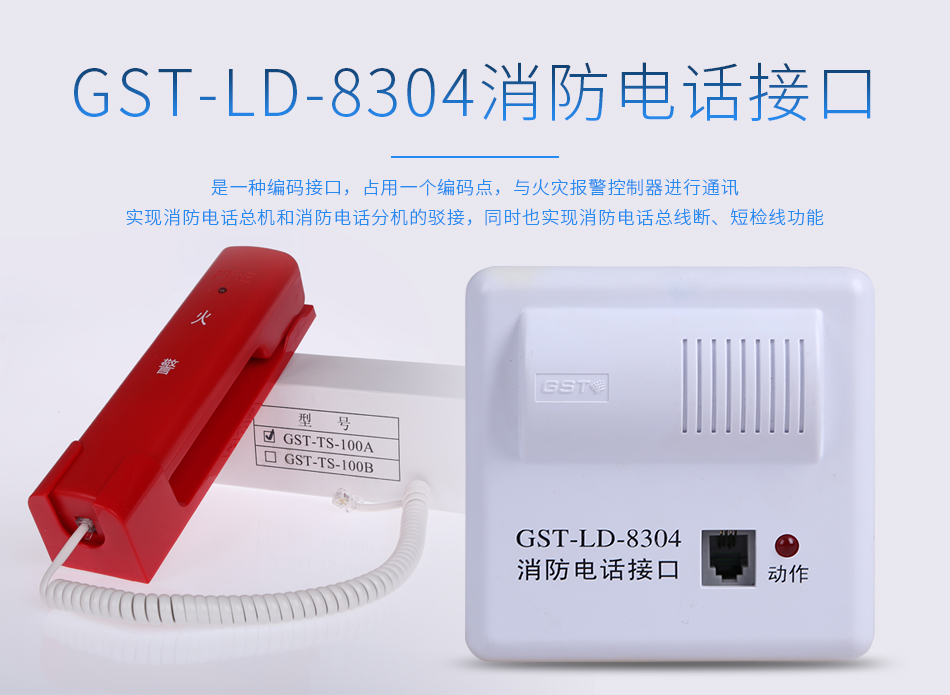

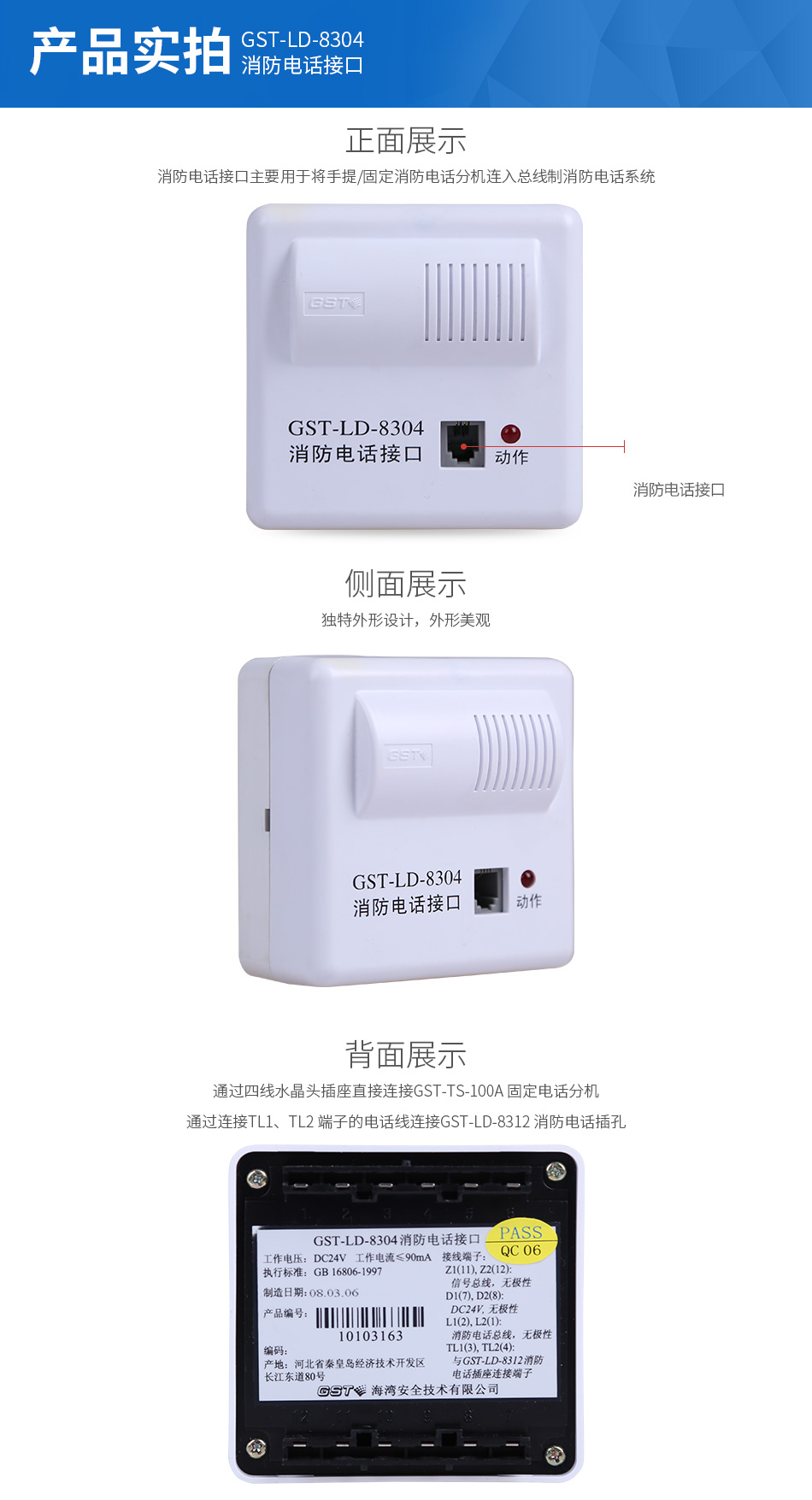

一、海灣GST-LD-8304消防電話接口概述


　　GST-LD-8304消防電話接口（以下簡稱接口），主要用于將消防電話分機連入總線制消防電話系統?？芍苯优c總線制電話分機連接，也可通過GST-LD-8312消防電話插孔與電話分機連接。當消防電話分機的話筒被提起，該部電話即被消防電話接口自動向消防電話系統請求接入，系統接受請求后，由火災報警控制器向該接口發出啟動命令，連入總線制消防電話系統；也可利用火災報警控制器直接啟動接口，實現對固定分機的呼叫。接口可安裝在水泵房，電梯機房等門口。



二、海灣GST-LD-8304消防電話接口特點


　　接口與電話主機間線路發生短路、斷路或接口與電話插孔間線路斷路，接口向控制器發送故障信號；



　　地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；



　　電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

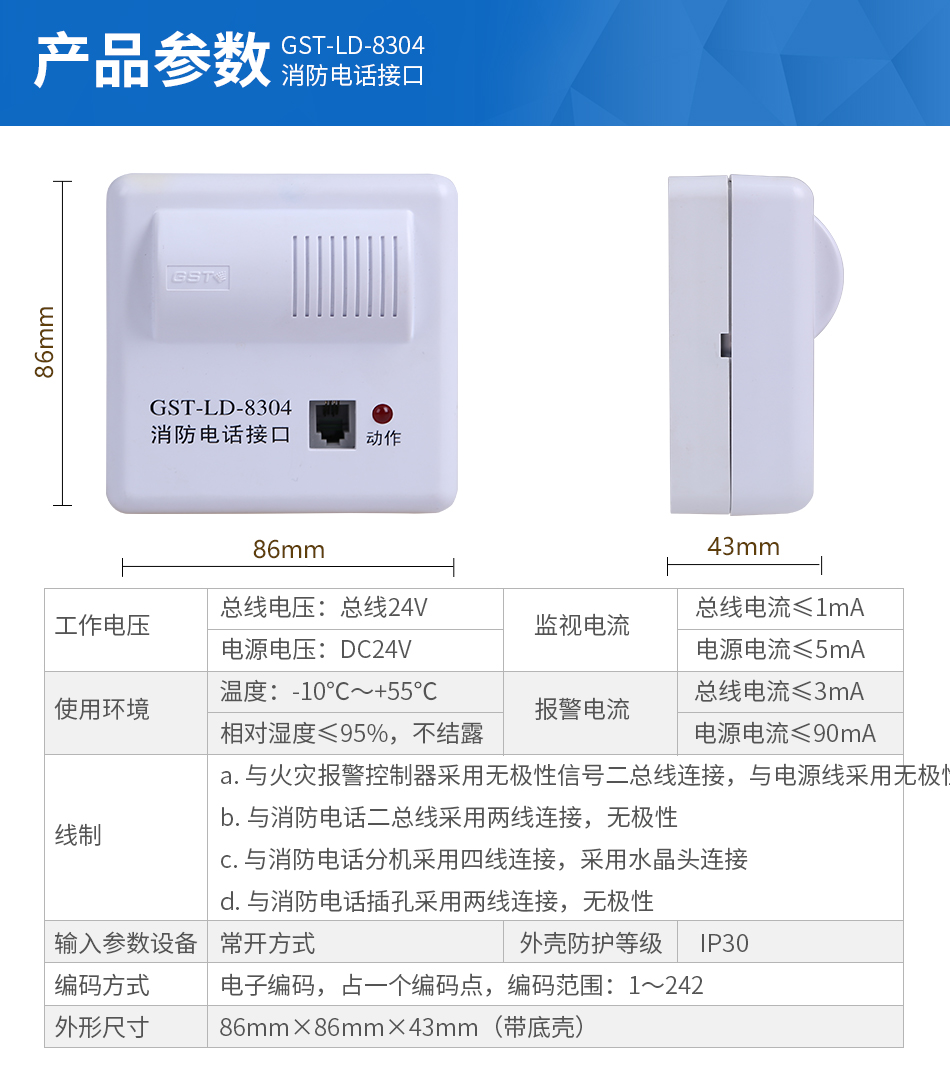

三、海灣GST-LD-8304消防電話接口技術特性


　　1.工作電壓：　　總線電壓：總線24V允許范圍：16V～28V



　　2.電源電壓：DC24V允許范圍：DC20V～DC28V



　　3.工作電流：　　總線監視電流≤1mA總線啟動電流≤3mA　　電源監視電流≤2mA電源啟動電流≤10mA



　　4.輸出控制方式：電平（繼電器常開/常閉無源觸點輸出）



　　5.指示燈：紅色（巡檢時閃亮，話筒被提起時常亮）



　　6.編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定



　　7.線制：a)與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接



　　b)與消防電話二總線采用兩線連接，無極性，與消防電話分機采用四線連接



　　8.使用環境 溫度：-10℃～+55℃



　　9.相對濕度≤95%，不凝露



　   10.外形尺寸：86mm×86mm×43mm(帶底殼)



　　11.殼體材料和顏色：ABS，瓷白



　    12.重量：約142g(帶底殼)



　　13.安裝孔距：安裝孔距：60mm



　　14.執行標準：GB16806-2006



四、海灣GST-LD-8304消防電話接口結構特征、安裝與布線

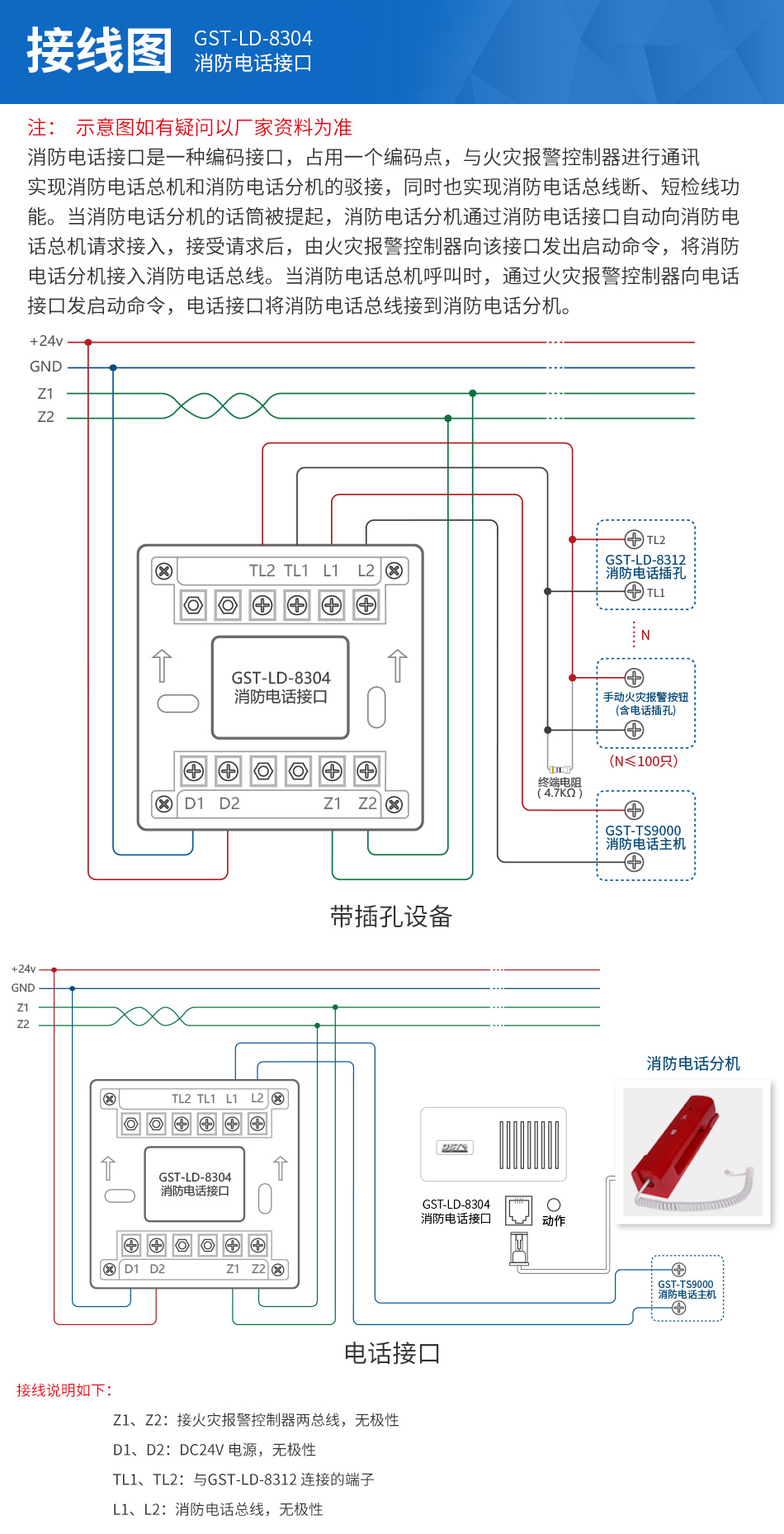

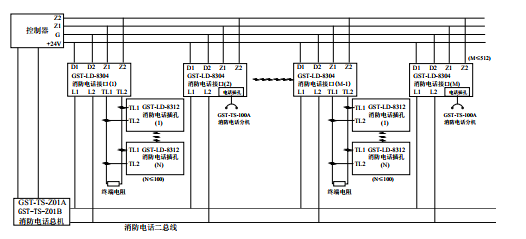

　　GST-LD-8304型消防電話接口的外形尺寸及結構與GST-LD-8319型輸入模塊相同，安裝方法也相同，其對外端子示意圖如圖所示：



其中：

　　Z1、Z2：接火災報警控制器兩總線，無極性

　　D1、D2：DC24V電源，無極性

　　TL1、TL2：與GST-LD-8312連接的端子

　　L1、L2：消防電話總線，無極性

　　布線要求：Z1、Z2采用截面積≥1.0mm2的阻燃RVS雙絞線，DC24V電源線采用截面積≥1.5mm2的阻燃BV線，TL1、TL2、L1、L2采用截面積≥1.0mm2的阻燃RVVP屏蔽線。
