監控系統集中存儲CVR的基礎知識與安裝實施規范，弱電人必學知識！

作者:海灣消防文章來源：http://www.blistertray.com/ [大中小]

監控系統集中存儲CVR的基礎知識與安裝實施規范，弱電人必學知識！

視頻監控系統中存儲設備經常用到，我們作為弱電從業人員，要對這個設備非常的了解才行，今天就介紹一下。

集中存儲產品是?？低曂瞥龅母呖煽啃愿咝詢r比的控制器架構存儲產品。全冗余設計，無單點故障，徹底保護用戶的數據安全。集成CVR應用，支持視頻流直接寫入，可提供高可靠性/高性價比的視頻監控存儲解決方案。本文將重點講解CVR的基礎知識與安裝實施規范。

一、基礎知識

CVR存儲產品外觀及常見接口

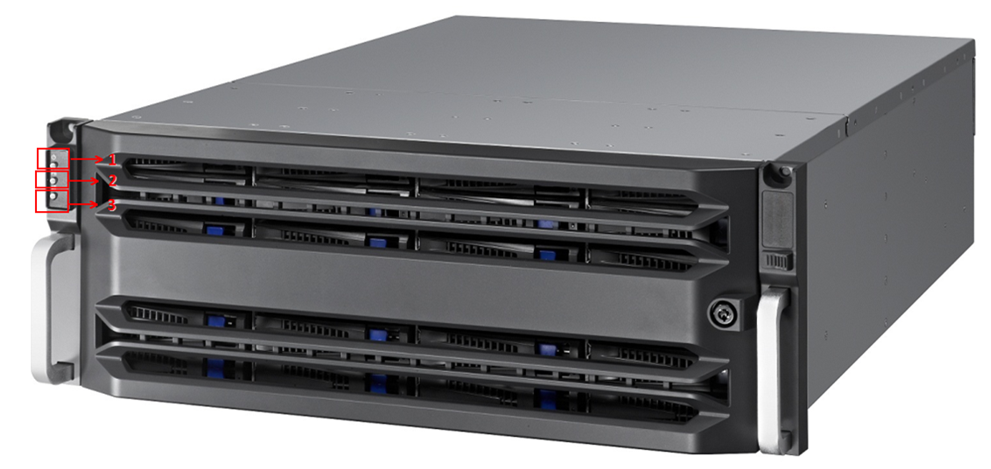

1.外觀前視圖

① 電源按鍵② Fn定位燈③ 報警消音按鍵

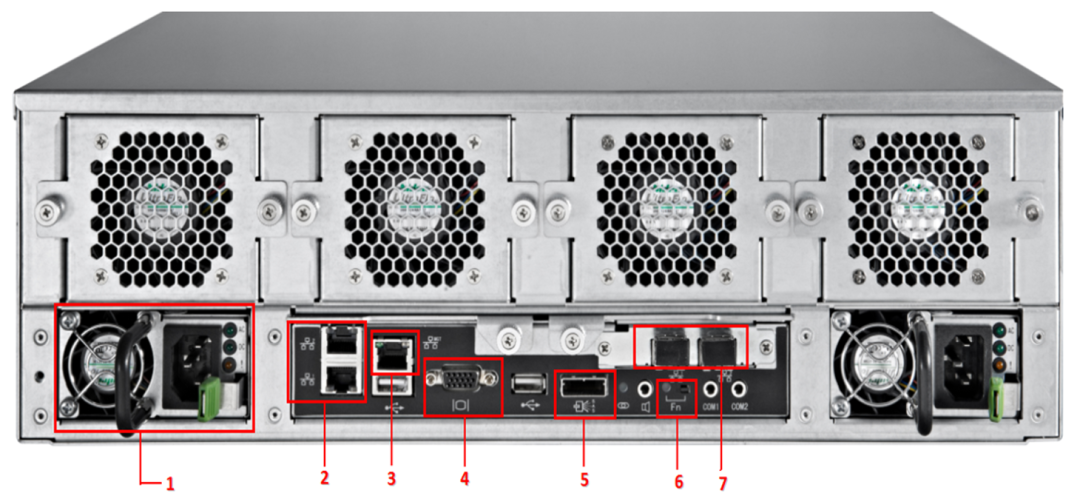

2.外觀后視圖

① 電源接口② 數據網口③ 管理網口④ VGA口⑤ MiniSAS口⑥ Fn定位指示燈⑦ 數據網口

常見的硬盤接口

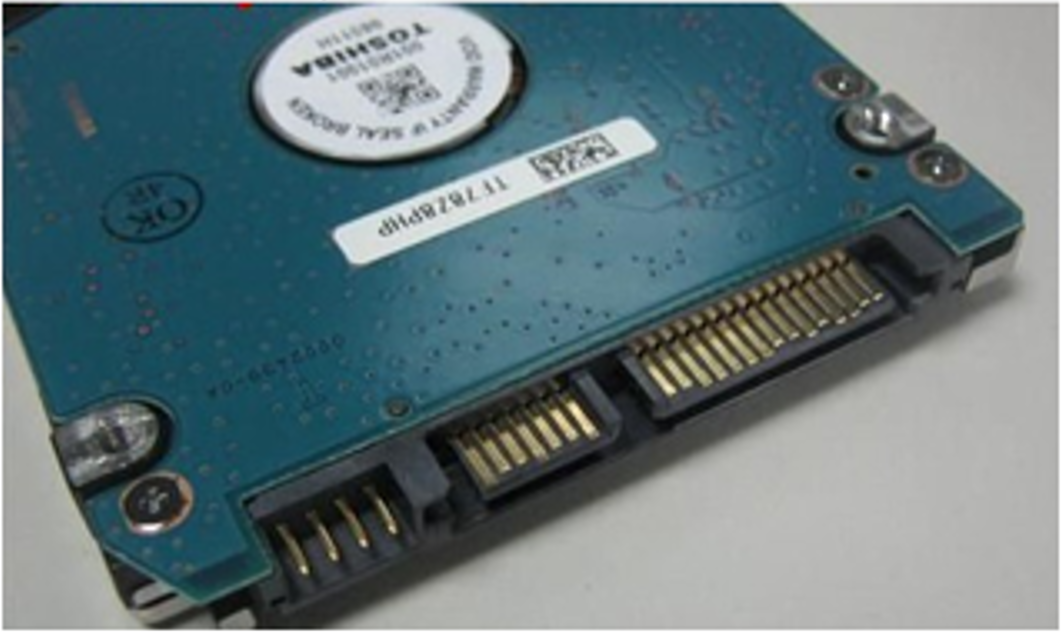

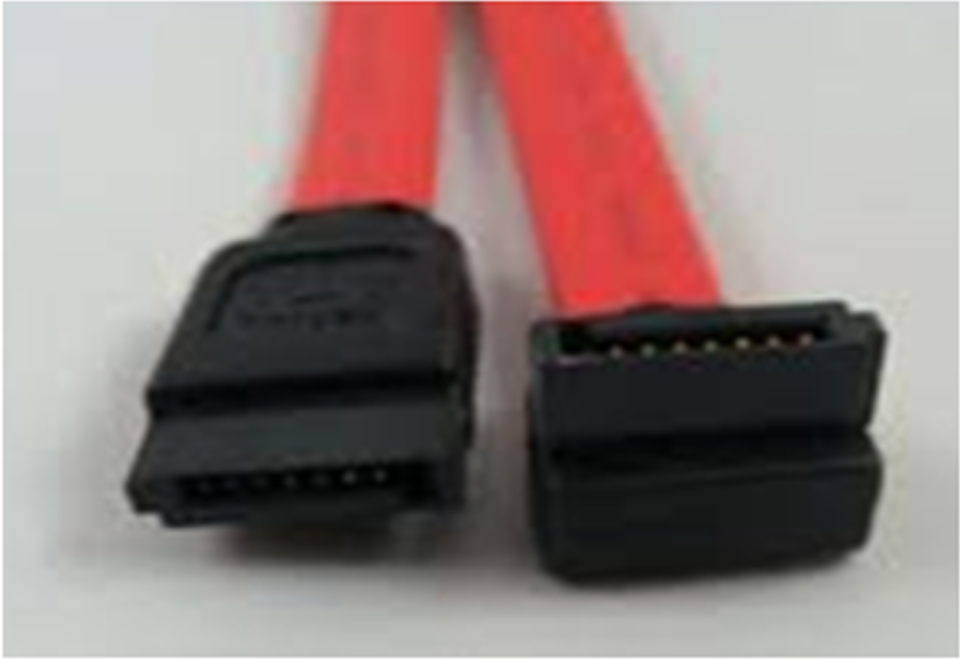

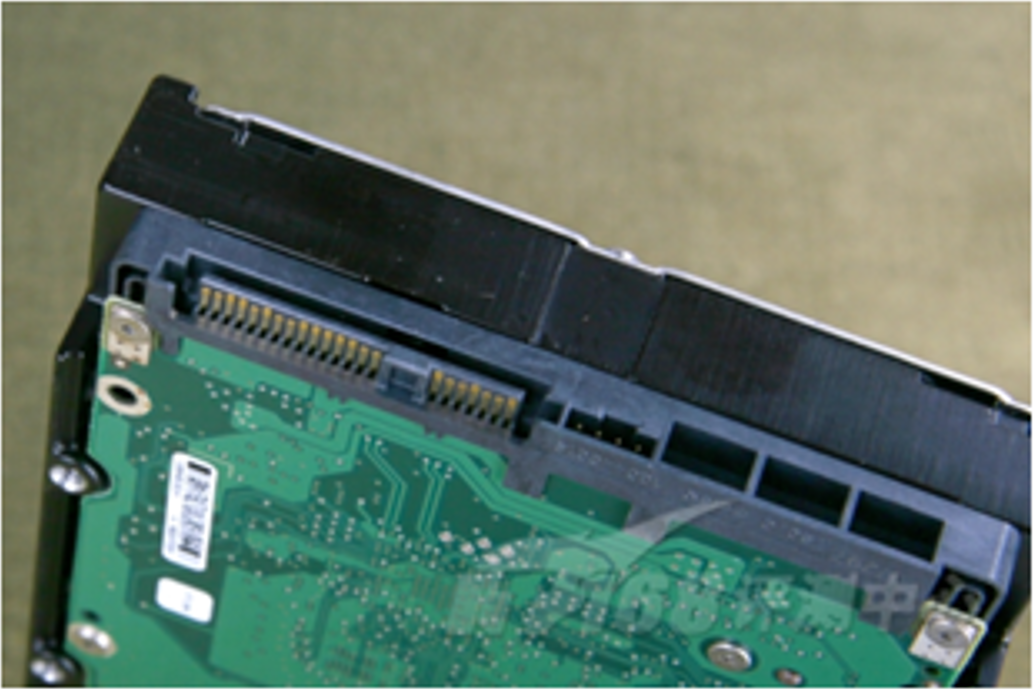

1.SATA（Serial ATA）

串口硬盤，目前最常見的硬盤。

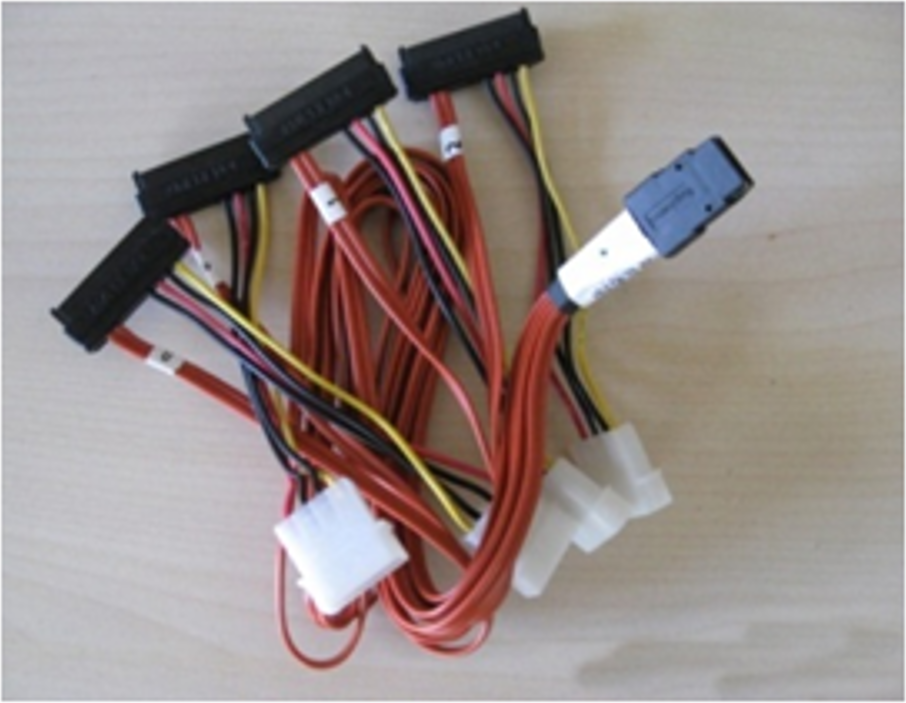

2.SAS接口（Serial Attached SCSI）

采用串行技術以獲得更高的傳輸速度，接口速率可達到6Gb/s。

注意：

① SATA硬盤可以直接使用在SAS的環境中，但SAS硬盤不能使用在SATA環境下。

② CVR存儲設備對磁盤的性能和兼容性要求較高，磁盤必須是在我們兼容性列表里面的企業級硬盤，具體磁盤型號可與我們技術人員確認。

常見的RAID技術

1.RAID0

Striped Disk Array without Fault Tolerance（沒有容錯設計的條帶磁盤陣列）

數據條帶；并行讀寫

最大數據容量；低成本；速度快；一塊的磁盤壞，數據全部丟失

沒有冗余，低可靠性

2.RAID1

Mirroring and Duplexing（相互鏡像）

冗余最大；快速恢復

成本高，高可靠性；最多允許一半的磁盤壞，數據不丟

3.RAID5

條帶化按塊存儲；每個條帶上占用一塊空間作校驗信息保存

但沒有獨立校驗盤，交叉地存取數據及奇偶校驗信息于所有磁盤上，平衡各個硬盤的讀寫頻率；總校驗信息占用了一塊盤容量

至少需要3塊磁盤才可以創建，最多允許一塊的磁盤壞，數據不丟

性能和冗余的平衡設計；最常用；適用領域最多

安防行業中的陣列使用

RAID5是安防行業最常見的陳列級別，性價比高和可靠性較高。滿足硬盤冗余、高速讀寫、合理的性價比等行業需求，在實際應用中能獲得滿意的效果。其可用容量為n-1。

二、安裝實施規范

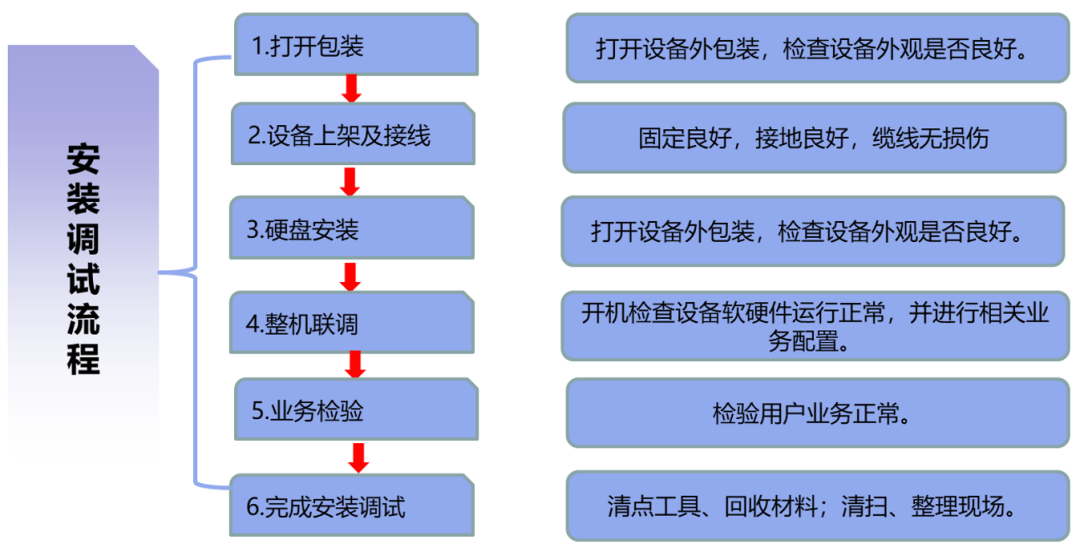

安裝調試流程

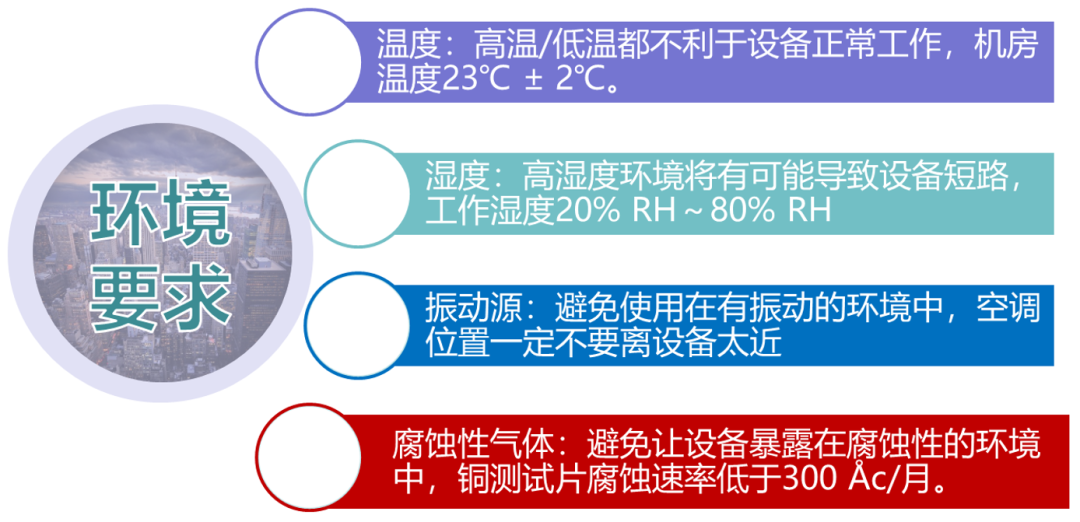

環境要求

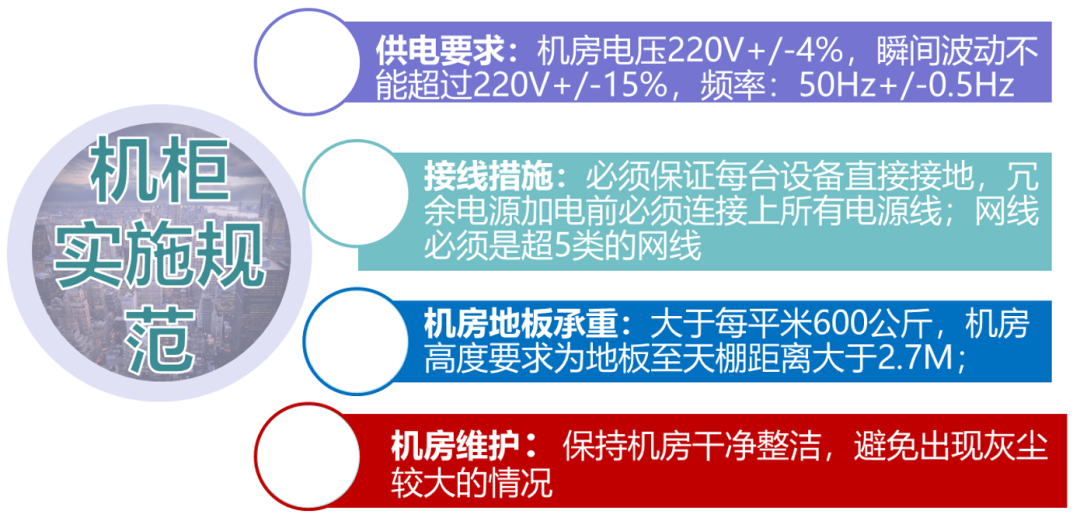

機柜實施規范

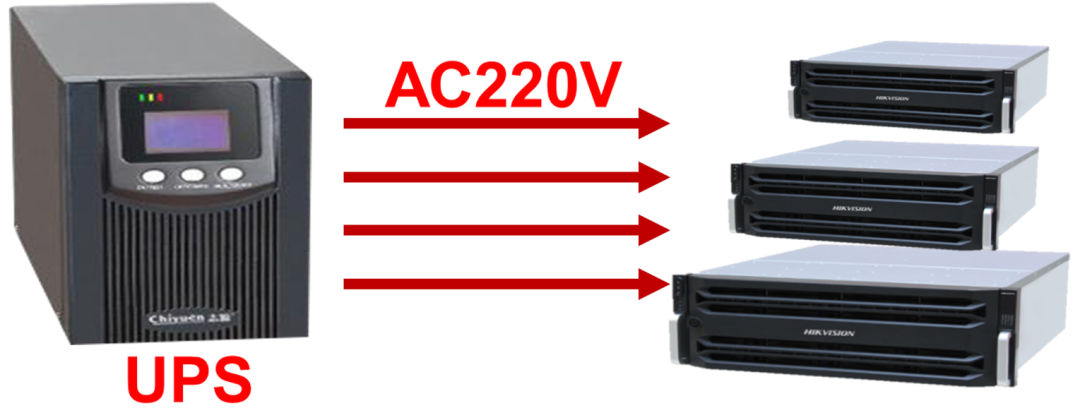

存儲設備24小時使用，請保持不間斷平穩供電，推薦使用UPS！

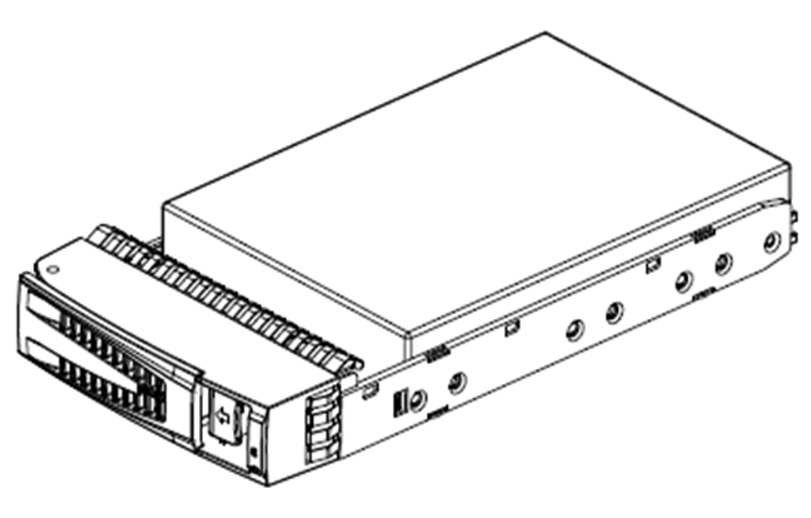

硬盤安裝規范

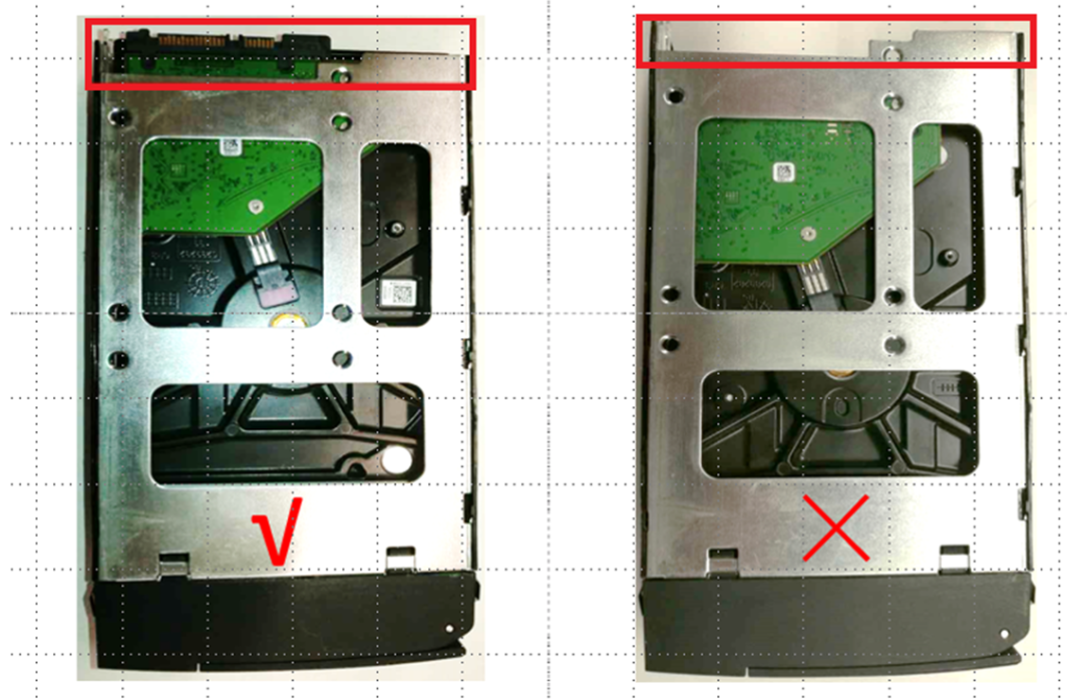

至少用4個螺絲把硬盤固定到硬盤架上，在指定螺絲孔中安裝螺絲，固定硬盤，需保證硬盤針腳與托盤尾部持平；如托盤前面有為了保障運輸安全的擋條，也需拆除。

注意硬盤安裝方向，并且要輕拿輕放！
