海灣GST-GD-N90消防應急廣播設備介紹

1.1 海灣GST-GD-N90消防應急廣播設備系統概述

GST-GD-N90 消防應急廣播設備是消防應急廣播系統的配套產品，它是在國家標準《GB16806-2006

消防聯動控制系統》指導下設計的，并完全滿足該標準的要求。GST-GD-N90 消防應急廣播設備集音

源和 120W 功率放大電路為一體，與廣播終端設備一起組成消防應急廣播系統，在消防控制器的控制

下，共同完成消防聯動控制。

1.2 海灣GST-GD-N90消防應急廣播設備系統配置說明

GST-GD-N90 消防應急廣播系統主要由以下設備組成：

? GST200 或 GST500 或 GSTN1500 火災報警控制器/消防聯動控制器

? GST-GD-N902-01 廣播控制器

? HY6202BG-03 功率放大器

? BG5-2A、XD5-4C、WY-XD5-5、HY6257、HY6253、HY6251 型揚聲器

1.3 海灣GST-GD-N90消防應急廣播設備系統容量

? BG5-2A、XD5-4C、WY-XD5-5、HY6257、HY6253、HY6251 型揚聲器額定功率為 3W

? HY6202BG-03 功率放大器額定輸出功率 120W

2.1 海灣GST-GD-N90消防應急廣播設備特點

? 應急廣播、話筒、MP3、外線四種播音模式

? 話筒播音具備背景與應急兩種播放方式

? 手動、自動兩種工作模式

? 硬件鎖設置權限保護，兼顧安全與便捷

? 內置存儲芯片可以存儲 10 個小時以上的話筒錄音

? 可插 FAT32 分區格式 SD 卡，作為 MP3 放音的音源

? 壁掛式安裝，配置靈活

? 可實現對電源主、備電狀態的智能監控，確保使用的安全性與可靠性

? 可實時監測當前揚聲器數量變化，并對線路短路、斷路情況做報警提示

? 可以通過 CAN 與控制器進行通信

2.2 海灣GST-GD-N90消防應急廣播設備主要技術指標

? 工作電壓：交流 220V（85%-110%范圍內）

? 主電源工作電流：額定負責 ≤1.4A

空載 ≤130mA

? 失真度：＜5%

? 信噪比：≥70dB

? 信號輸出：120V 定壓輸出

? 環境溫度：0℃-40℃

? 環境濕度：≤95%

? 通訊模式：CAN

? 外觀尺寸

 尺 寸：380mm×115mm×582.4mm(長×厚×高)

2.3 海灣GST-GD-N90消防應急廣播設備結構特征、安裝與布線

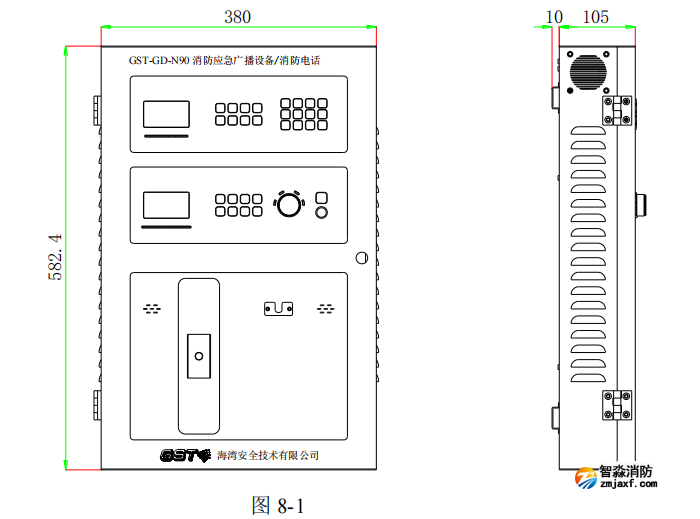

GST-GD-N90 消防應急廣播設備外形及結構示意圖如圖 8-1?？倷C(jī)面板由話筒、點陣式 LCD

屏幕、狀態指示燈、音量調節旋鈕、權限鎖和按鍵組成。

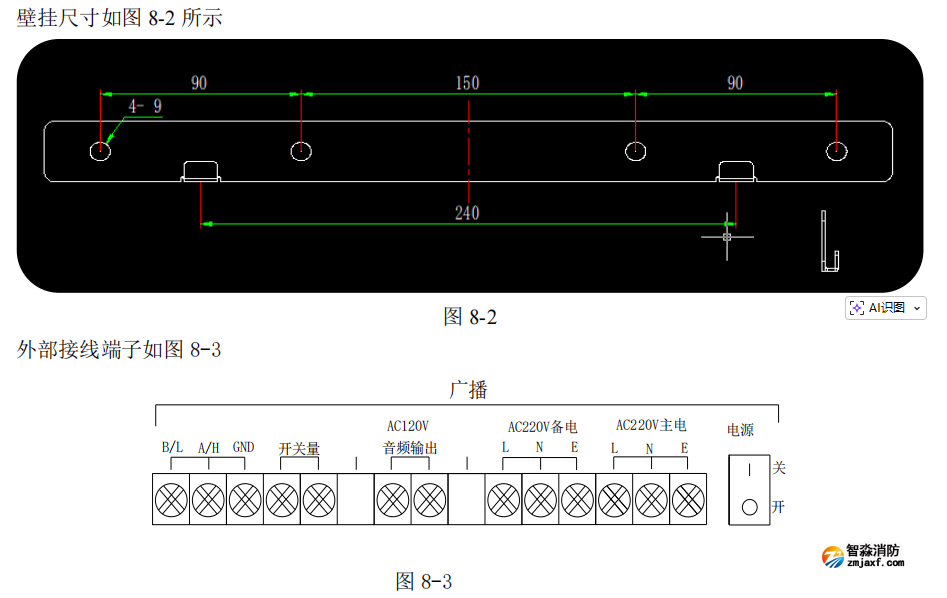

B/L A/H：CAN 通訊接口；

開關量：開關量信號輸入（即短路信號輸入，請勿輸入電源信號）；

AC120V：音頻 AC120V 定壓輸出；

AC220V 備電：備電 AC220V 輸入；

AC220V 主電：主電 AC220V 輸入；

電源開關：開關連接線上接有 3A 保險管；

布線要求：

1. 接線端子接線均剝開 1cm，掛錫后接入。

2. 設備的消防控制線與廣播線應分開敷設，以免造成干擾。

3. 電源線和廣播線采用 RVS2×1.5mm2以上。
