GST海灣消防設備電源監控系統設計說明
1. GST海灣消防設備電源監控系統系統簡介
GST-N 海灣消防設備電源監控系統主要由消防設備電源狀態監控器（以下簡稱監控器）及不同類型的電壓、電壓/電流傳感器（以下簡稱傳感器）組成。采用先進的兩總線技術，傳感器的供電由監控器提供，同時完成通訊的功能，簡化了工程布線。同時監控器可以通過擴展回路來方便的增加檢測傳感器數量。如有需要多臺監控器的工程，監控器間可以通過CAN 網絡聯網，組成一個監視系統。監控器具有圖形顯示裝置接口，可接入GST 的圖形顯示裝置。
2. GST海灣消防設備電源監控系統系統組成
智淼君安（江蘇）消防工程技術有限公司http://www.blistertray.com/
海灣消防公司主營：海灣消防報警系統銷售,消防設備安裝，海灣氣體滅火、海灣電氣火災、消防水噴淋系統施工安裝,售后維修,海灣消防網站：http://www.blistertray.com/；海灣消防服務熱線：4006-598-119本文網址：http://www.blistertray.com/jishuziliao/9317.html
關鍵詞：GST海灣消防設備電源監控系統設計說明
GST-N 海灣消防設備電源監控系統主要由消防設備電源狀態監控器（以下簡稱監控器）及不同類型的電壓、電壓/電流傳感器（以下簡稱傳感器）組成。采用先進的兩總線技術，傳感器的供電由監控器提供，同時完成通訊的功能，簡化了工程布線。同時監控器可以通過擴展回路來方便的增加檢測傳感器數量。如有需要多臺監控器的工程，監控器間可以通過CAN 網絡聯網，組成一個監視系統。監控器具有圖形顯示裝置接口，可接入GST 的圖形顯示裝置。
2. GST海灣消防設備電源監控系統系統組成

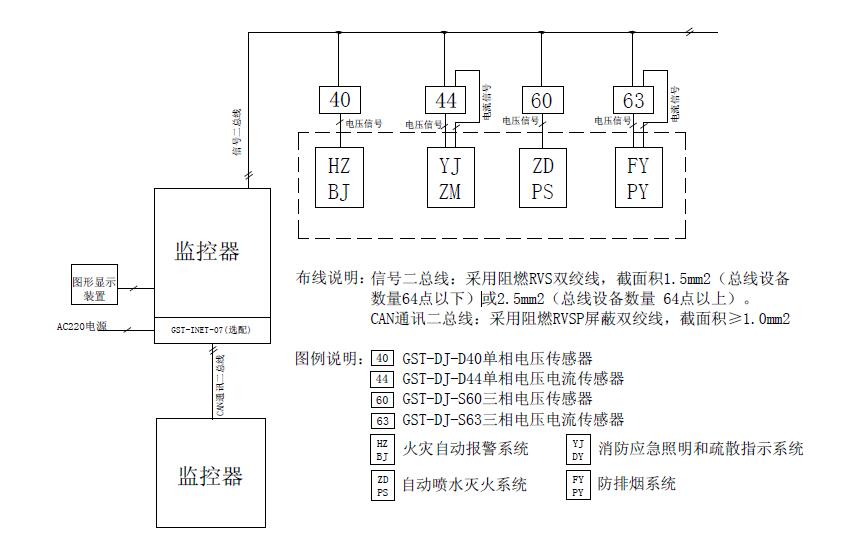

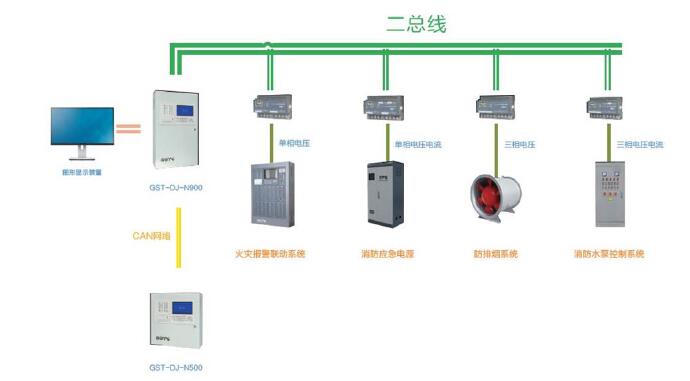

GST海灣消防設備電源監控系統主要由消防設備電源狀態監控器（以下簡稱監控器）及不同類型的電壓、電壓/電流傳感器（以下簡稱傳感器）等部分或全部設備組成。其系統示意圖如下:
3. GST海灣消防設備電源監控系統設計說明
1) GST海灣消防設備電源監控系統由一臺或幾臺監控器、不同類型的傳感器組成，監控不同消防設備的電源工作狀態。根據不同消防設備使用的電源及監控要求選擇單相電壓、單相電壓/電流、三相電壓和三相電壓/電流傳感器。
2) 監控器根據監控容量不同分為 GST-DJ-N500 和GST-DJ-N900 兩種型號，監控點在512 點以下可選用GST-DJ-N500 型，當監控點大于512 點小于1280 點時選用GST-DJ-N900 型，當監控點大于1280 點時，可使用多臺監控器組成聯網監控系統，同時需增加選配的GST-INET-07 聯網板。
3) 通訊總線為 24V 無極性二總線，采用阻燃RVS 雙絞線，截面積1.5mm²（總線設備數量64 點以下）或2.5mm²（總線設備數量64 點以上）。
4) CAN 網絡通訊線采用阻燃RVSP 屏蔽雙絞線，截面積≥1.0mm²，并使屏蔽層接地，圖顯連接線使用隨機配備的圖顯連接線纜。
