火災報警設備圖形符號
一份消防工程圖紙中最常見的往往是各類形形色色的圖形與符號，要想看懂并理解，一些基本圖形符號的含義是必須要熟練掌握的，那么，火災報警設備中有哪些圖形符號呢？本文中我們來了解一下。
4、輔助符號
5、附加文字符號
海灣消防公司主營：海灣消防報警系統銷售,消防設備安裝，海灣氣體滅火、海灣電氣火災、消防水噴淋系統施工安裝,售后維修,海灣消防網站：http://www.blistertray.com/；海灣消防服務熱線：4006-598-119本文網址：http://www.blistertray.com/jishuziliao/9343.html
關鍵詞：火災報警設備圖形符號
1、范圍
本文中規定了表示火災報警設備的基本符號、輔助符號、附加文字符號和獨立圖形符號。
本文內容適用于科研、設計、教學、出版、建筑、施工等部門應用的火災報警設備消防系統圖。
2、基本原則
2.1 基本符號表示火災報警設備的基本特征。
2.2 輔助符號表示火災報警設備的具體特征。
2.3 獨立圖形符號表示特定火災報警設備， 由基本符號與輔助符號或基本符號與附加文字符號相結合派生而得。
2.4 使用本標準中規定的圖形符號繪制消防系統圖時，應注意：
a）符號的大小可以與本標準中的圖形符號相同，也可按比例放大或縮?。?/span>
b）按圖面布置的需要，允許本標準中的圖形符號旋轉90º或180º繪制，但不得將其中的附加文字符號倒置。

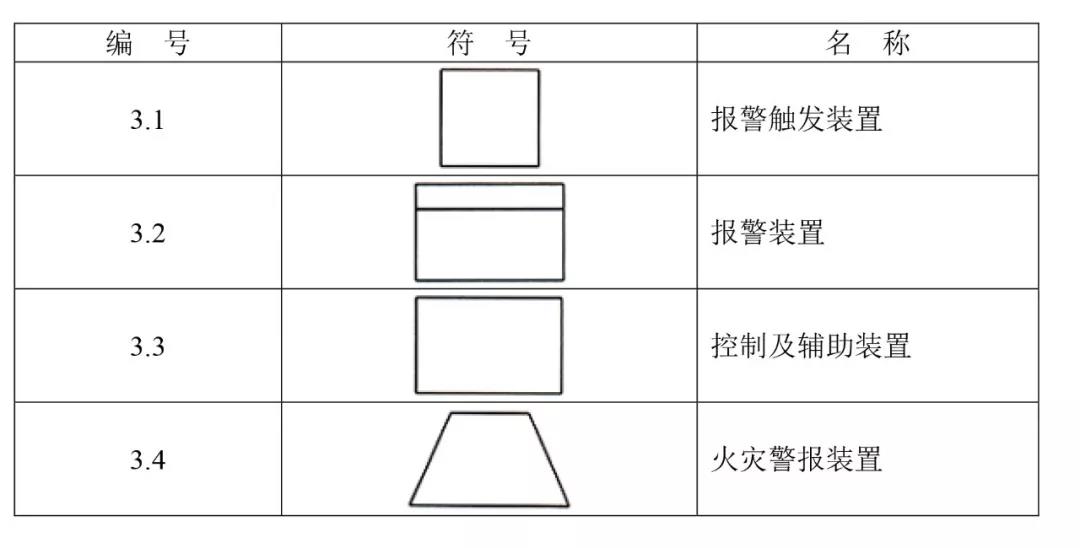

3、基本符號

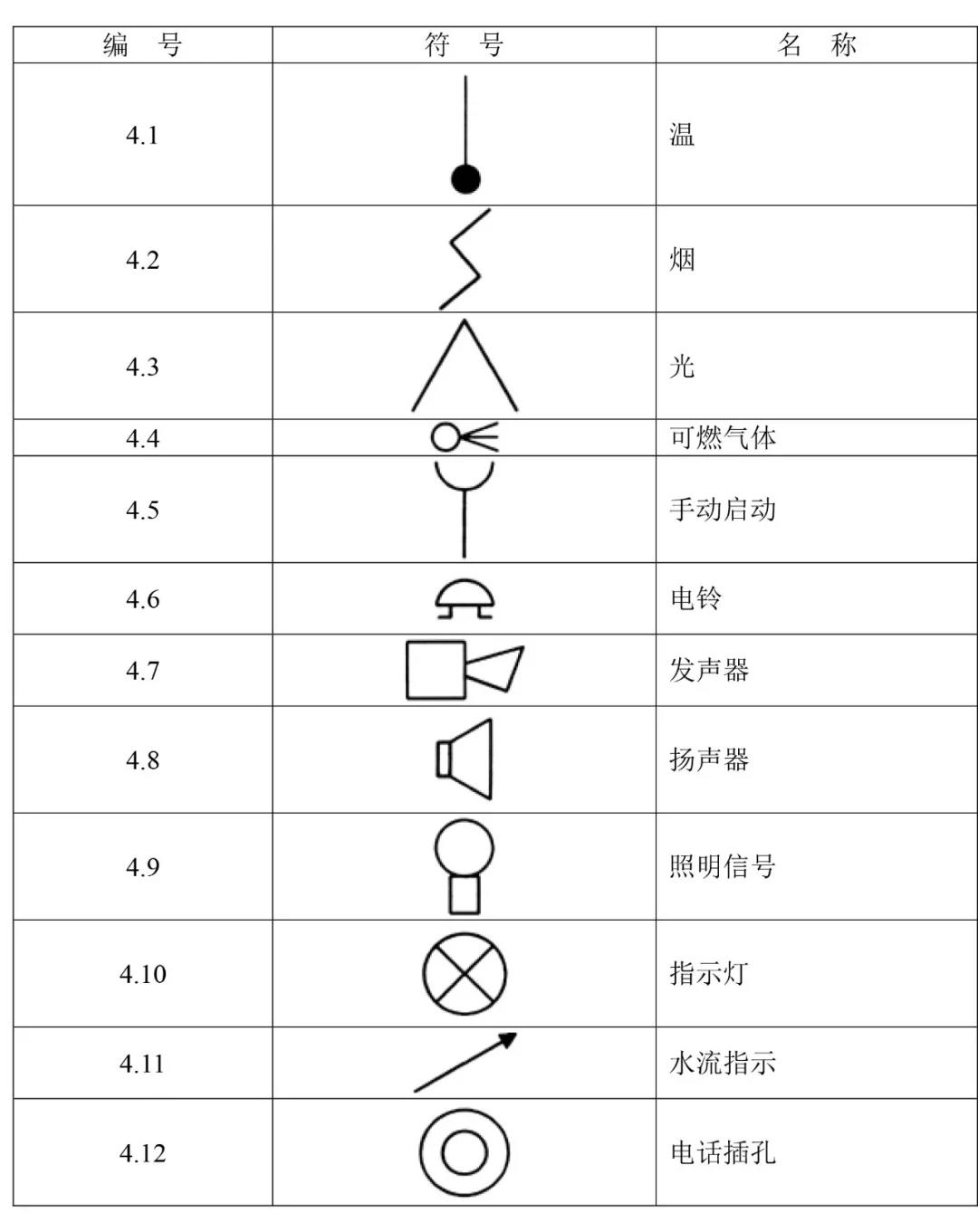

4、輔助符號

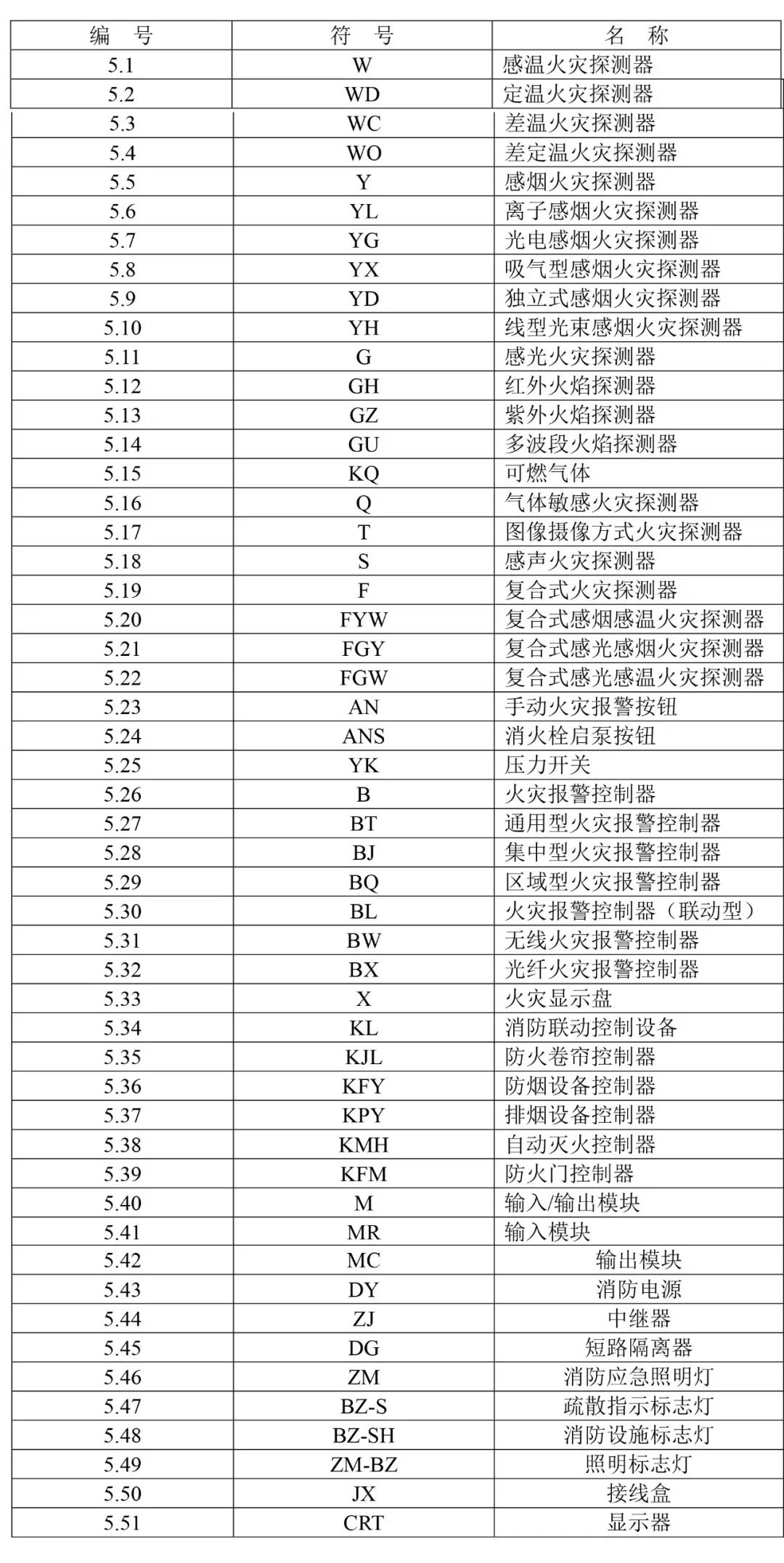

5、附加文字符號

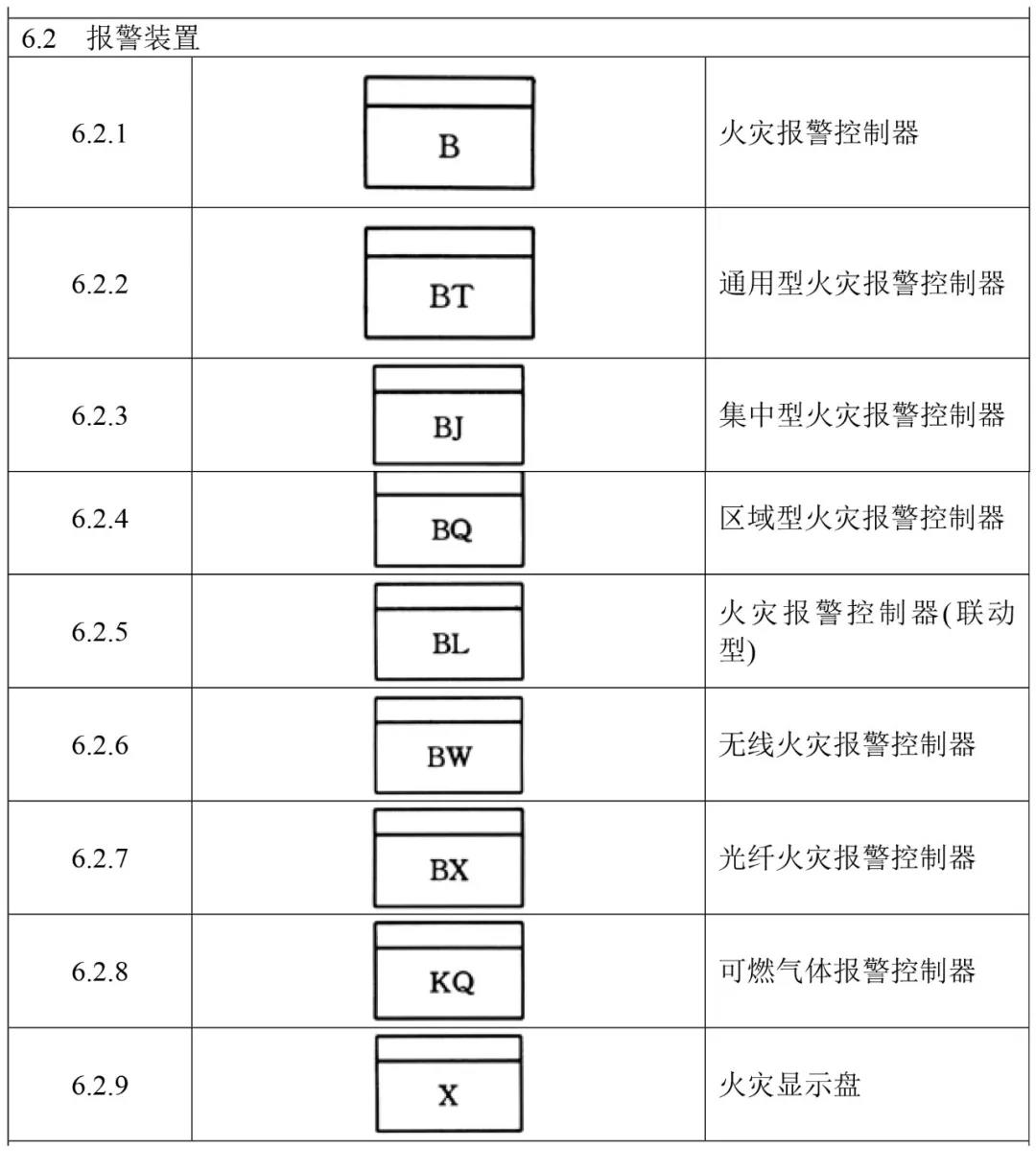

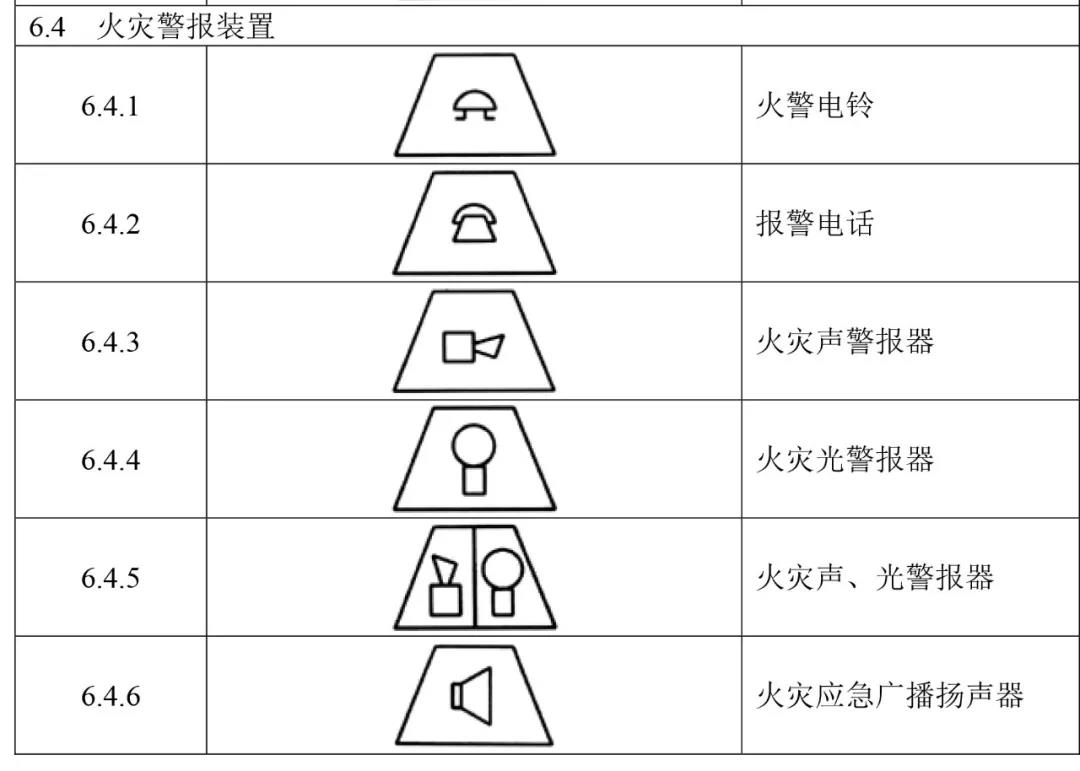

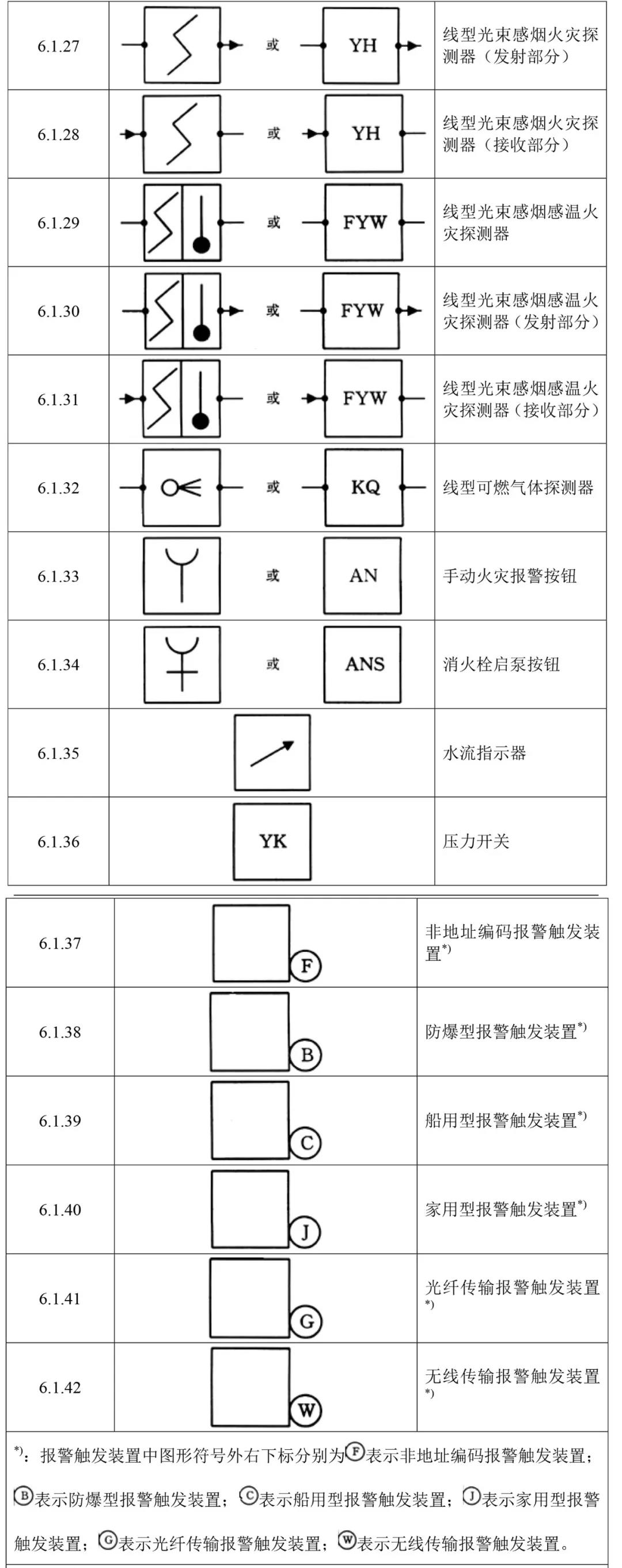

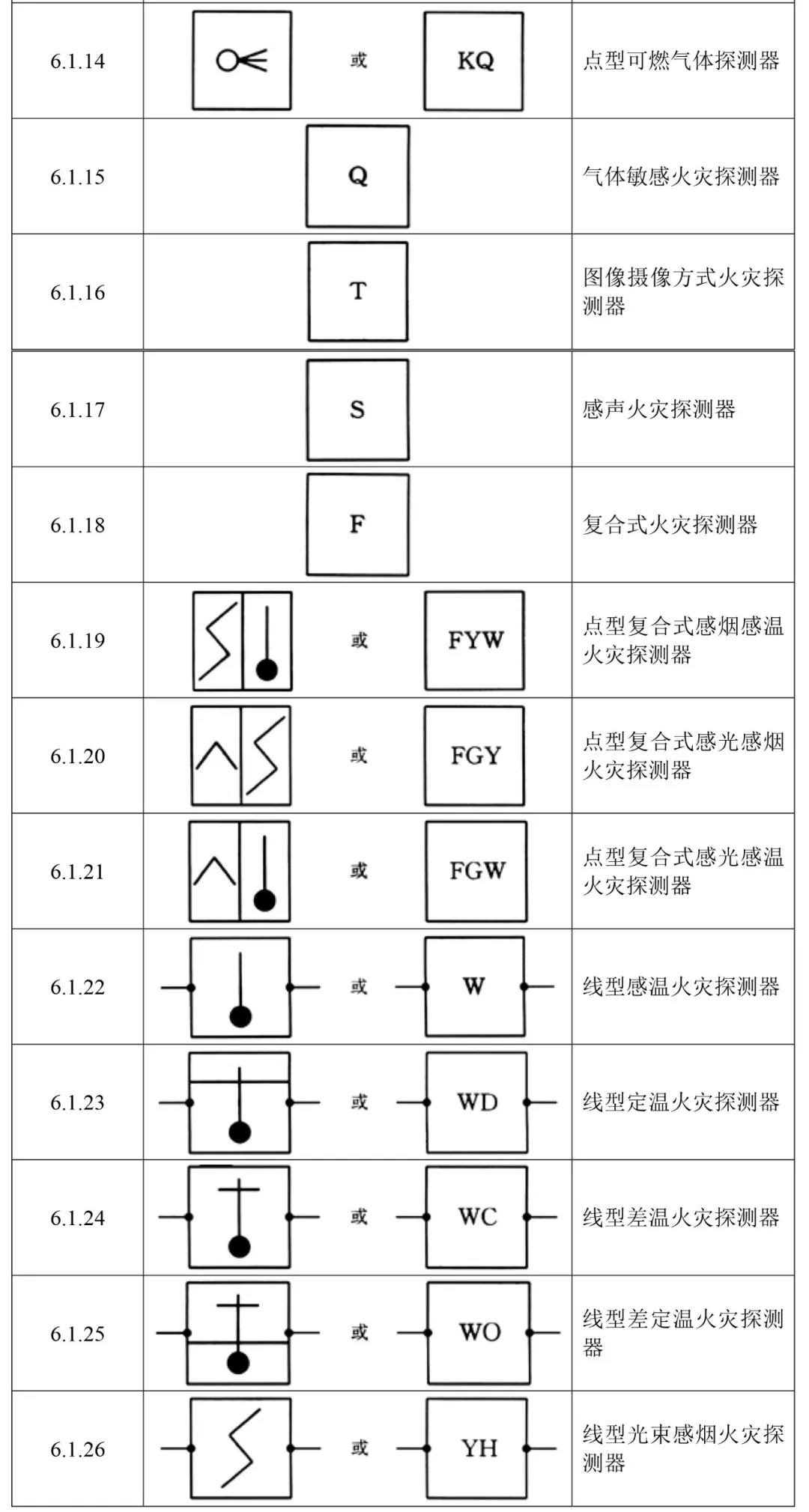

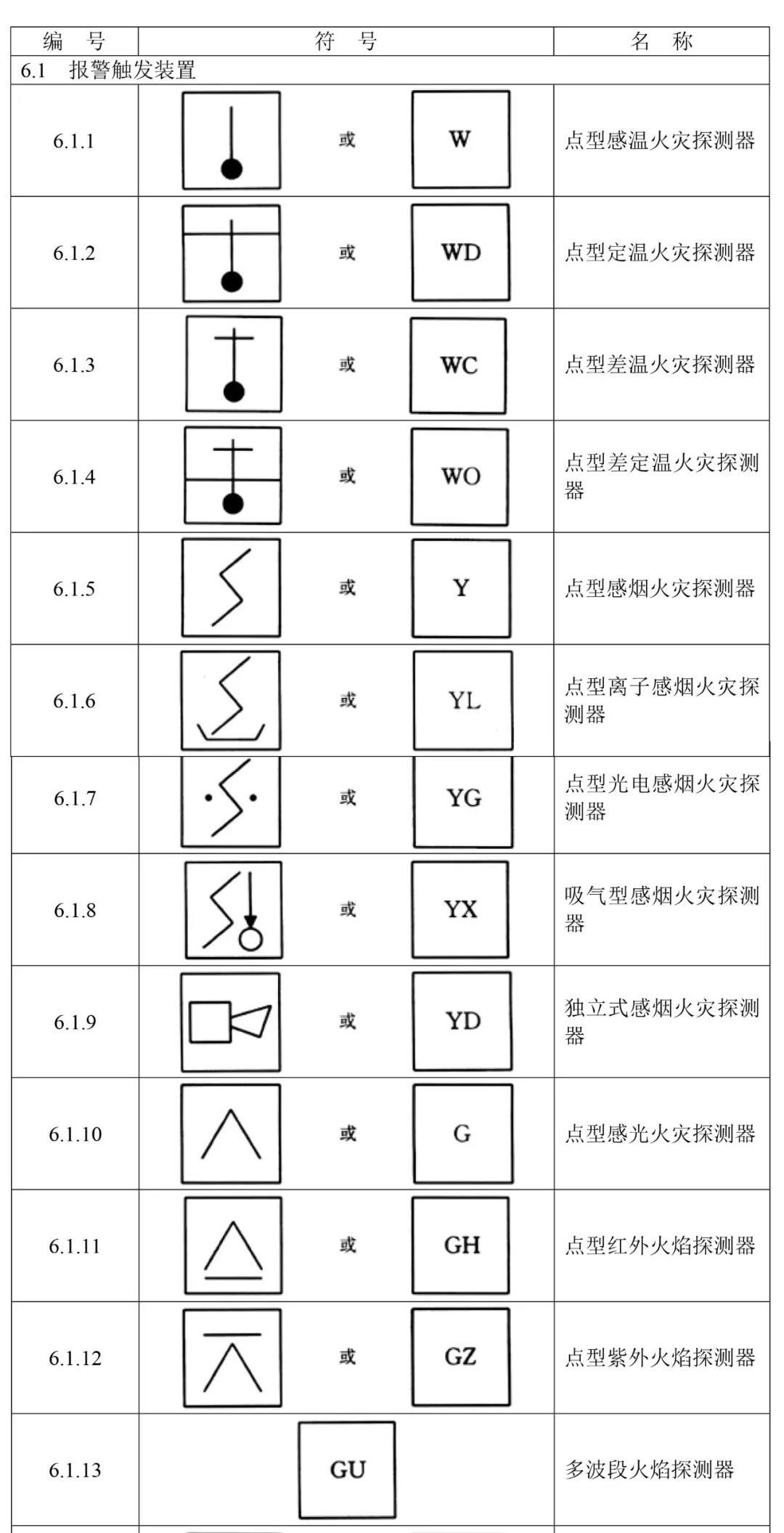

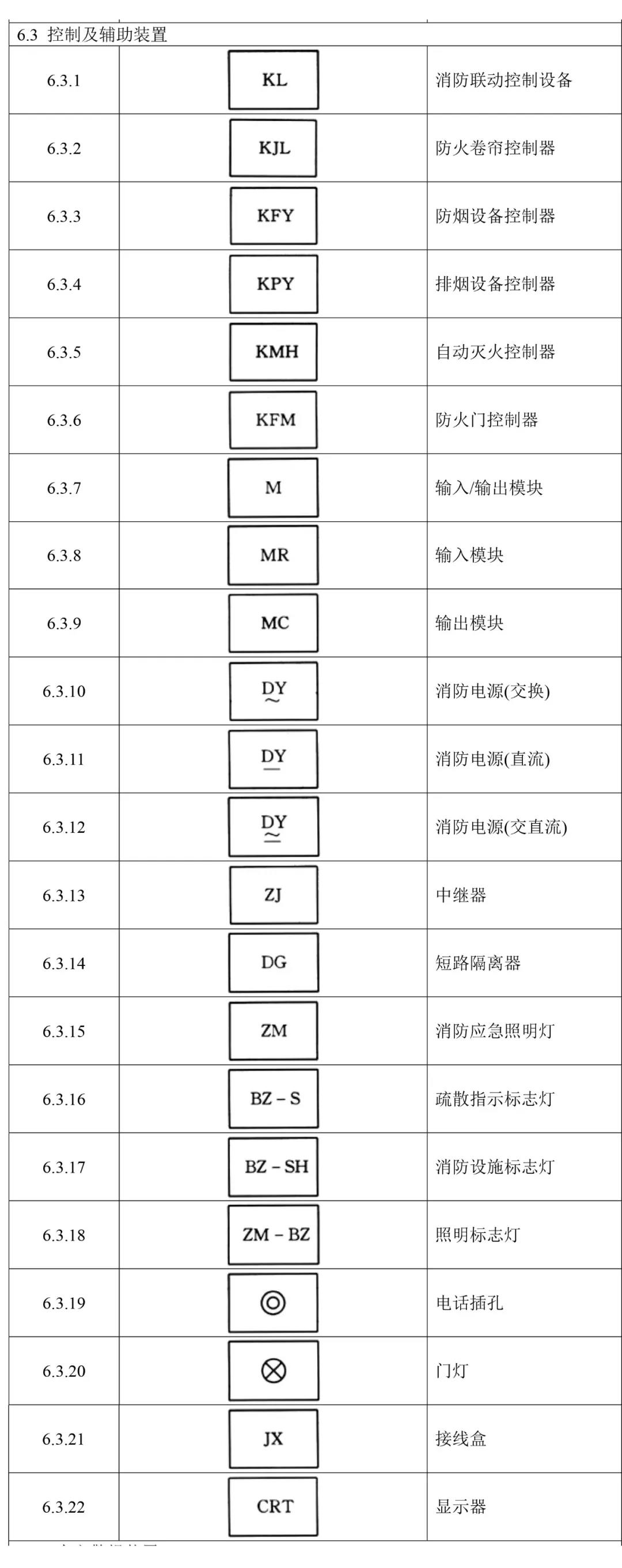

6、獨立圖形符號
以上內容參考中華人民共和國公共安全行業標準火災報警設備圖形符號GA/T 229-1999，僅供參考交流.
智淼君安（江蘇）消防工程技術有限公司http://www.blistertray.com/海灣消防公司主營：海灣消防報警系統銷售,消防設備安裝，海灣氣體滅火、海灣電氣火災、消防水噴淋系統施工安裝,售后維修,海灣消防網站：http://www.blistertray.com/；海灣消防服務熱線：4006-598-119
本頁關鍵詞：火災報警設備圖形符號
