GST-LD-KZ014-14型直接控制盤的特點

GST-LD-KZ014-14型直接控制盤是專為消防控制系統中的重要設備：消防泵、排煙機、送風機等實施可靠控制而設計的。本控制卡為模具化全塑結構，可與JB-QB-GST500、JB-QG/QT-GST5000、JB-QG/QT-GST9000火災報警控制器（聯動型）配合使用，且可據實際工程需要靈活配置控制點數，組成專用直接控制盤。

GST-LD-KZ014-14型直接控制盤設有手動輸出控制和自動聯動功能，在手動狀態下，可利用控制盤上的按鍵完成對現場設備的手動控制；若需實施自動控制，必須將控制盤接入火災報警控制器信號總線，并由控制器按現場編制的邏輯聯動公式指揮控制盤對外控設備進行自動聯動控制。

控制盤與現場設備采用三線連接，實現DC24V有源輸出和無源觸點輸入。輸出端具有短路、斷路檢測功能，每路采用單獨的指示燈指示啟動、反饋和故障狀態，符合GB 16806的要求。

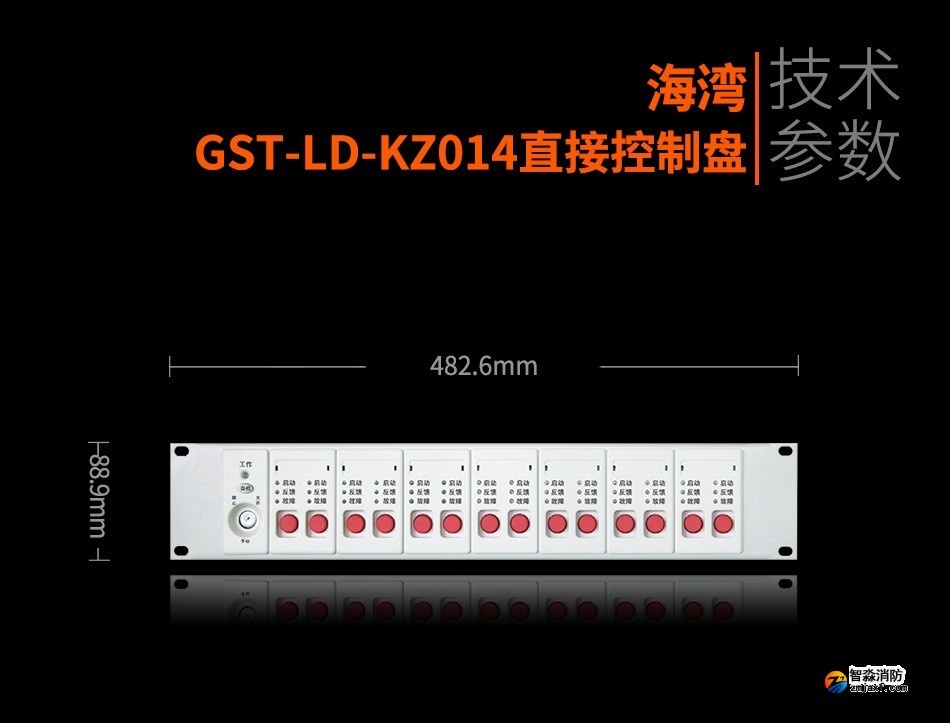

GST-LD-KZ014-14型直接控制盤的主要技術指標

（1） 控制盤容量：每塊控制盤14路輸出

（2） 線制：本控制盤與被控設備采用三線連接

（3） 輸出：單路最大輸出DC24V，1A

（4） 使用環境： 溫度：0℃～+40℃    相對濕度≤95%，不凝露

（5） 工作電壓：DC24V

（6） 使用電壓范圍：DC20V～DC28V

（7） 功耗＜2W
